Caniveau Douche Italienne Mural pour Carrelage standard

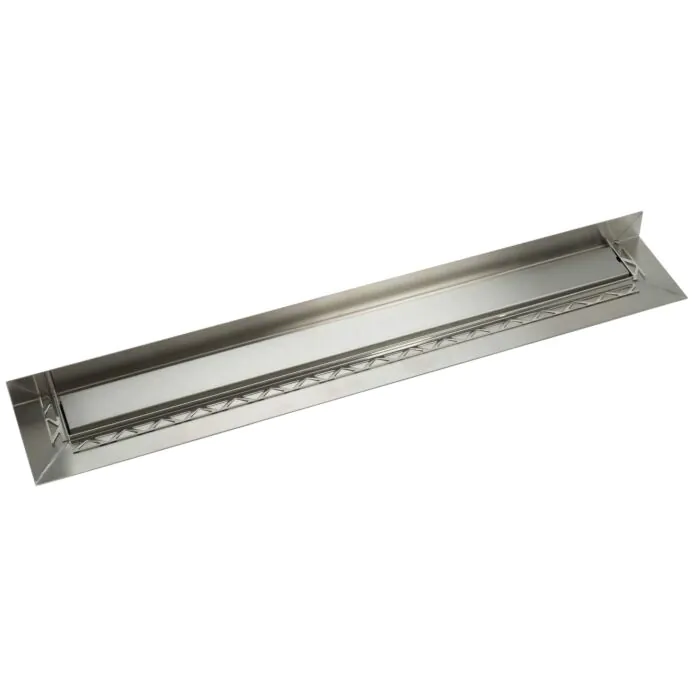

Caniveau EKINOX+ de Douche Italienne Mural pour Carrelage standard

Caniveau douche à l’italienne avec platine de reprise de l’étanchéité. DN 40. 5

dimensions : de 700 à 1200 mm

De fabrication acier inoxydable 304 1.4301, ce caniveau est composé des éléments suivants :

- Un caniveau inox avec relevé mural

- Un cadre de finition inox

- Une grille inox avec ergots de positionnement et embouts de confort

- 4 pieds de réglage

- Un siphon polypropylène composé d’un entonnoir et d’un panier amovible

- Un coude avec joint EPDM à sortie horizontale ABS Dn 40 à coller

Applications de ce caniveau mural KBE

Évacuation de Douches individuelles pour le particulier, en implantation contre un mur

À chaque intérieur son Ekinox+.

Le choix du modèle se fait en fonction de sa longueur, sa finition et de l’épaisseur du carrelage :

3 grilles vous sont donc proposées pour une hauteur variant de 7 à 20 mm.

→ Carrelage standard : Ekinox avec grille dépassant de 13 mm

→ Carrelage épais (ardoise) : Ekinox avec grille dépassant de 20 mm

→ Carrelage fin (type mosaïque) : Ekinox avec grille dépassant de 7 mm

Entretien du Caniveau EKINOX +

Lever la grille du caniveau Ekinox+, retirer l’entonnoir et le panier, jeter les déchets dans la poubelle.

Nettoyer le caniveau Ekinox+ et sa grille avec une éponge humide et le produit ménager adapté.

Ne pas utiliser une brosse ou un produit ferreux qui pourrait contaminer l’acier inoxydable et provoquer des rayures.

Remonter le panier avec son entonnoir, les replacer et compléter la garde d’eau.

Montage du Caniveau Douche Italienne EKINOX

Le colis livré comprend : le caniveau Ekinox+ avec sa grille, 4 embouts de confort, 4 vis de réglage, 1 panier PP & 1 entonnoir PP, 1 joint EPDM,
1 coude ABS, 1 cadre de finition.

1- Retirer la grille et protéger le caniveau jusqu’à la fin du chantier. A la réception du chantier, retirer le film de protection de la grille et la poser.

2- Retourner le caniveau Ekinox+.

3- Positionner le joint circulaire plat.

4- Présenter le coude ABS et visser l’écrou sur le coude.

NE JAMAIS VISSER LE COUDE SUR L’ÉCROU AU RISQUE DE FAIRE GLISSER LE JOINT ET DE COMPROMETTRE SON POSITIONNEMENT. Après serrage, vérifier que le joint est bien placé (accessible par l’intérieur du coude).

5- Monter les vis de réglage.

6- Retourner le caniveau Ekinox+.

7- Effectuer le raccordement du caniveau Ekinox+ au tube d’évacuation.

8- La chape étant réalisée avec sa pente, positionner le caniveau et vérifier ses niveaux (horizontalité longitudinale et transversale) ainsi que sa hauteur par rapport au sol fini.

Tenir compte de l’épaisseur du revêtement de sol, de la colle et du système d’étanchéité.
Tenir compte également de la hauteur du cadre de finition choisi.

9- Sceller le caniveau jusqu’au niveau de la platine de reprise de l’étanchéité. Prévoir une réservation  suffisante pour la colle du revêtement et le revêtement.

10- Étanchéité liquide :

Si nécessaire, enduire la platine de reprise de l’étanchéité de colle époxy ou de résine polyester sablée afin d’assurer une bonne liaison avec le
système d'étanchéité (voir les prescriptions de pose de chaque fabricant de produit d’étanchéité).

Passer la 1ʳᵉ couche d’étanchéité liquide avec le peigne adapté, installer la trame (armature) de renfort entre la platine et la dalle, maroufler, passer la 2ᵉ couche
et laisser sécher. Préparer et appliquer la colle selon les prescriptions du fabricant.

- Étanchéité par natte

Selon le type de natte, suivre les prescriptions du fabricant pour la mise en œuvre et le traitement des points singuliers. Vérifier la compatibilité de la colle recommandée avec l’inox.

11- Appliquer la colle pour le revêtement de sol.

12- Positionner le cadre de finition après avoir placé la grille avec sa protection dans le caniveau. Les fentes doivent être parallèles et de même largeur de chaque côté.

13- Poser le revêtement. Celui-ci doit être positionné très légèrement au-dessus du niveau du cadre de finition.

14- Faire les joints
