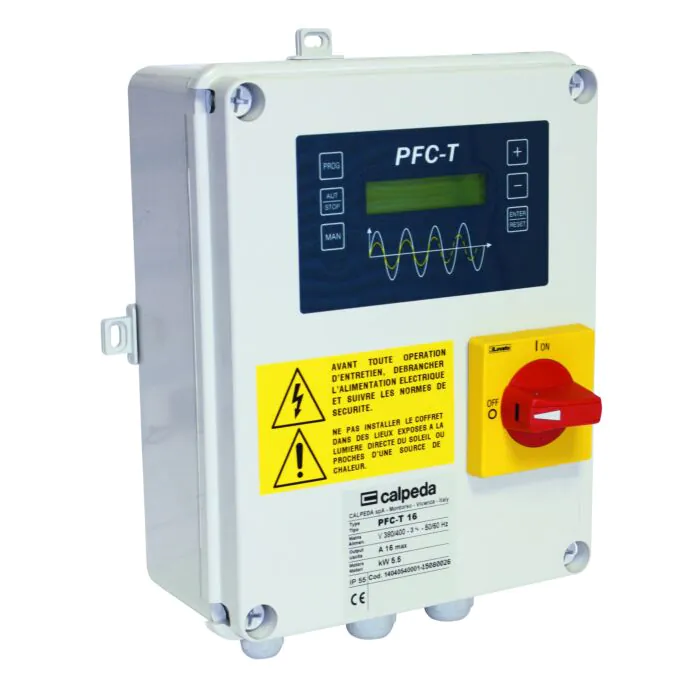

Coffret Commande et Protection 400V PFCT16 pompe Immergée
Coffret Commande 400V pompe Immergée PFCT avec contrôle du cos ϕ
Coffret de commande d’une pompe immergée triphasée.
Fonctionnement géré par une carte électronique de type PFCT qui permet de lire le facteur de puissance (cos ϕ) pour éviter le fonctionnement à sec sans installer de sondes de niveau dans le puits, forage...
En cas de manque d’air dans le réservoir et après plusieurs essais, il contrôle et arrête la pompe (système breveté).
Données de fonctionnement et alarmes visualisées à l’écran, disponibles en quatre langues.
Condition d'utilisation du coffret PFCT
Alimentation triphasée 380-400 volts 3 ~ ±10% - 50/60 Hz.
Courant maxi à la sortie : 16 A. Maxi - Puissance Moteur : 0.37 à 5.50 kW
Température ambiante : - 5°C à + 40°C. Humidité relative : de 20 à 90 % sans condensation.
Indice de protection : IP 55.
La pompe peut fonctionner automatiquement avec pressostat (circuit de surpression) ou flotteur (remplissage de cuve).
Sortie d’alarme. Exécution selon : IEC/EN 60439-1.
Réglages du Coffret de commande PCFT
• Le courant nominal du moteur.
• La limite de l’alarme du cos ϕ (manque d’eau).
• La programmation de 4 redémarrages de la pompe suite à l’absence d’eau.
• La programmation de la sécurité manque d’air dans le réservoir.
• Les limites minimum et maximum de la tension d’alimentation.
Type de Protections (avec arrêt de la pompe) du Coffret
Surintensité moteur.
Défaut d’alimentation électrique.
Manque d’eau.
Réservoir sans air.
Sous tension et Surtension ligne.
Description des composants du coffret de commande PFCT
- Coffret thermoplastique.
- Bornier de raccordement.
- Écran 2 x 16 caractères.
- Clavier 6 boutons.
- Presse-étoupes.
- Fixations extérieures (ne nécessite pas le perçage du coffret).
